钢板划线-喷标-巡检系统
一眼定标、全程无忧！
产品概述
热轧钢板产线原采用人工方式完成钢板带头检测、划线打标、尾部巡检及尾部检测等操作，强度大且效率低。本公司专为钢铁行业量身打造的钢板划线、喷标、巡检一体化系统，以视觉定位为核心，集成高精度划线、耐高温喷标、AI智能巡检三大功能，在恶劣车间环境中稳定运行，划线准确率≥99%。
核心功能
01.
智能视觉检测系统
- 精准识别：自动检测钢板头、尾部不规则的S型、C型、不齐等形状
- 智能分析：找出最佳剪切位置，兼容所有规格碳素结构钢板材
- 多规格适应：兼容板宽1500mm-3300mm、板厚6mm-50mm
02.
自动化划线喷码系统
- 高精度划线：在最佳位置划出白色标识线（长150mm，宽10mm）
- 智能喷码：喷印板号标准字符（9位数字字母）及特殊标识
- 耐高温设计：采用油墨喷印，适应≤100℃钢板温度
- 自动清洗：减少日常维护工作量，提高稳定性
03.
远程尾部巡检系统
- 全覆盖巡检：巡检范围10m-33m，覆盖整板长度
- 远程操作：操作人员在控制室内远程查看带尾位置
- 实时监控：高清摄像头拍摄钢板和刻度尺，替代人工现场查看

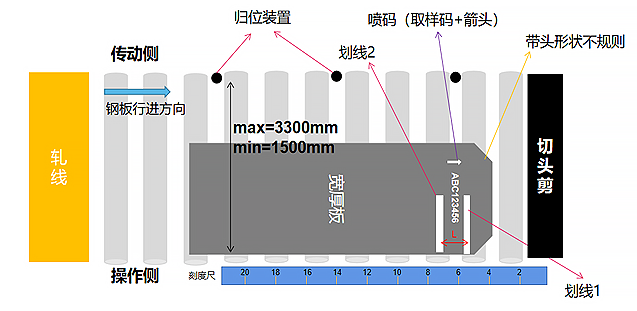

工作流程
钢板定位
头部到达传感器后停止，归位装置对齐
智能检测
视觉系统扫描不规则形状，确定最佳剪切位置
划线喷码
自动划出两道平行线，中间喷印板号
远程巡检
操作人员在控制室查看尾部位置并判断剪切需求
技术参数
| 参数类别 | 技术指标 |
|---|---|
| 钢板尺寸 | 长度10-33m，宽度1500-3300mm，厚度6-50mm |
| 材质要求 | 碳素结构钢 |
| 工作温度 | 冷态，≤100℃ |
| 行进速度 | 最大2m/s |
| 划线要求 | 白色，长150mm，宽10mm |
| 喷码规格 | 字高40mm，字长250mm |
| 巡检范围 | 10-33m全覆盖 |
案例展示

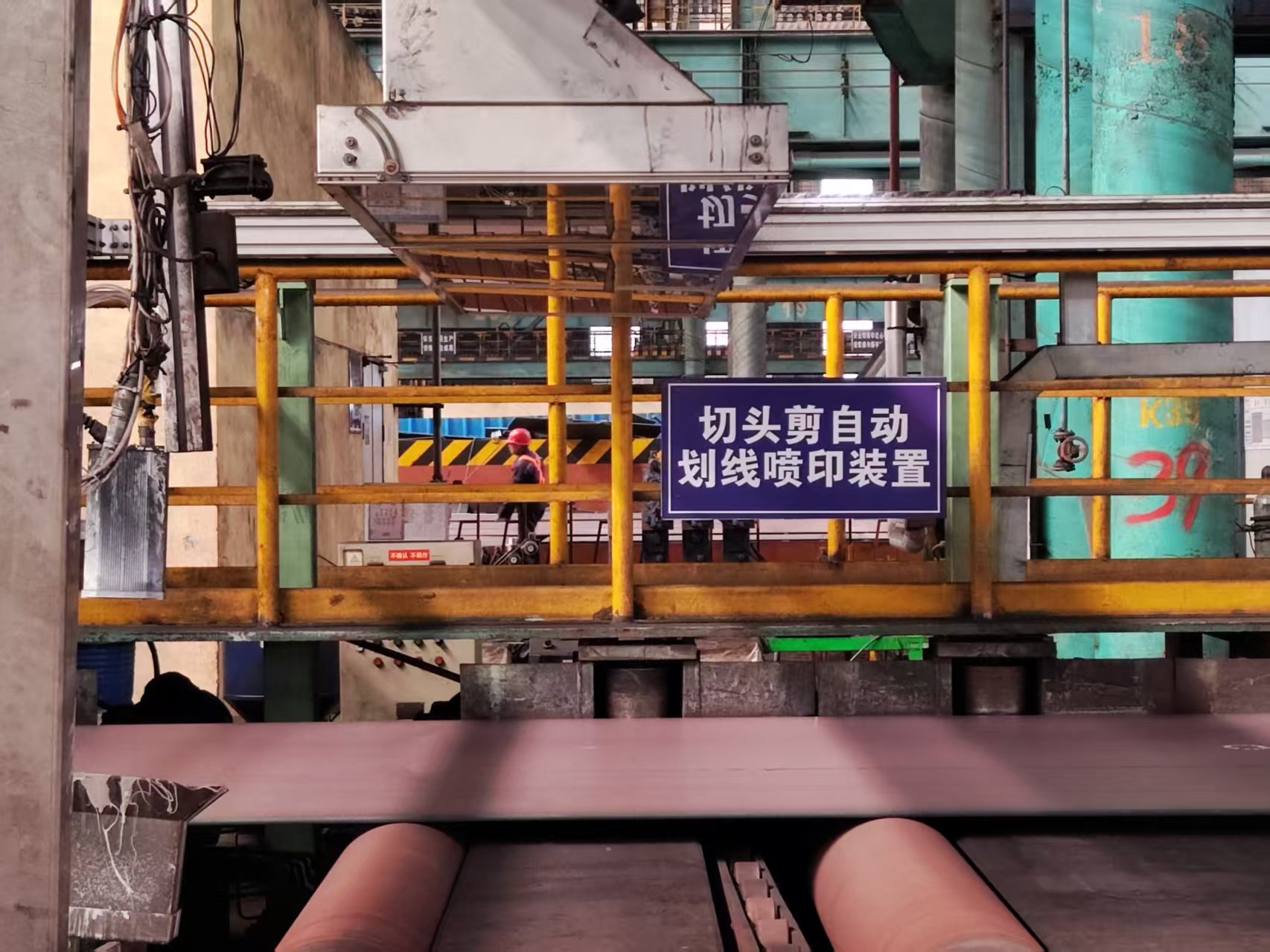

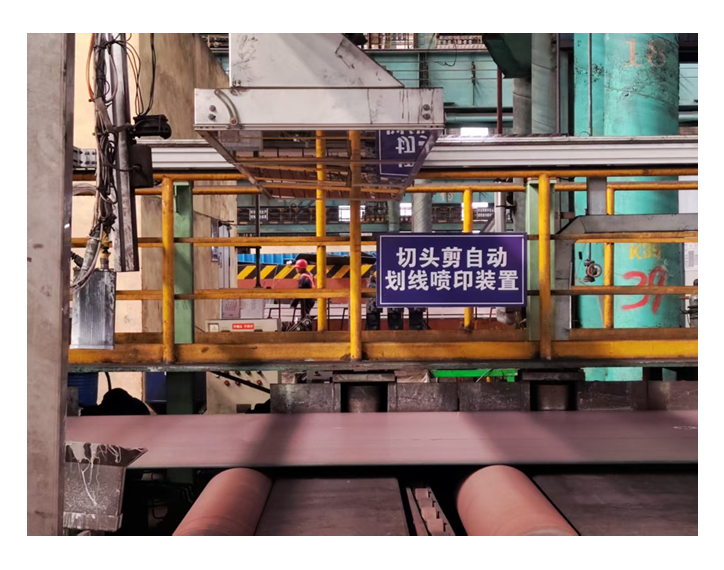

切头剪自动划线喷印设备
