带钢表面清洁度检测系统
从“肉眼合格”到“数据合格”带钢清洁度安全检测新标准！
项目背景
在无取向硅钢生产过程中，带钢表面残留的油污和铁屑如未彻底清洗，将引发铁泥斑、炉内结瘤等严重缺陷，导致产品批量报废。传统依赖人工每4-8小时手动擦拭检测的方式虽直观有效，但存在以下问题：
安全隐患
人工擦拭易割伤手，业内已发生多起安全事故。
检测频率低
间隔4-8小时抽检，间隔时间长，容易漏检异常情况。
依赖人工经验
检测结果受操作人员主观判断影响，缺乏客观标准。
为此，本套在线检测系统旨在实现：
安全可靠
全自动检测，彻底规避人员安全风险。
及时有效
高频次实时监控，及时预警清洁度异常。
评估准确
人机评估一致率达90%以上，确保检测准确性。
系统组成与功能

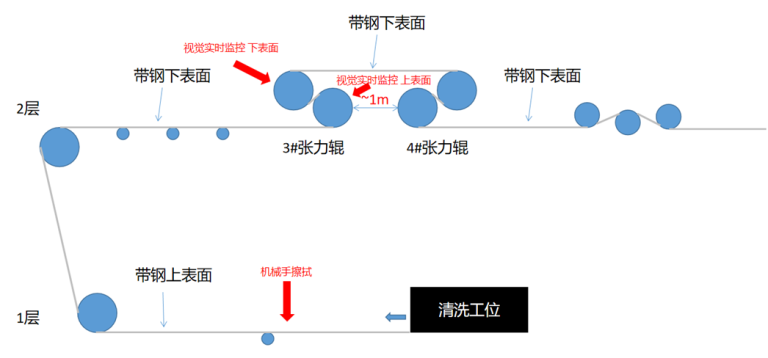

机械手擦拭检测系统
机械手：悬挂式设计，臂展900mm，覆盖1800mm宽带钢，无死角擦拭。
柔性擦拭头：集成夹紧气缸、压力传感器与缓冲装置，压力精准可控（0-5kg）。
智能避障：自动识别并避开焊缝、孔洞、边损等区域，避免对带钢造成二次损伤。
高速线扫描视觉监控系统
实时灰度监测：通过线扫描相机与光源系统，全天候监控带钢表面灰度变化。
辅助评估：作为机械手擦拭检测的有效补充，实现连续不间断的表面状态跟踪。
全天候运行：24小时不间断监控，捕捉瞬时清洁度变化。
智能评估与数据管理
清洁度等级模型：采用”G1-G5″五级评估体系，提供标准化清洁度评估。
动态展示与报表：支持24小时实时数据展示，可按日、月、年统计清洁度趋势曲线。
工艺关联分析：实现清洗工艺参数与清洁度值的相关性分析，助力工艺优化。
技术优势
| 优势项 | 说明 |
|---|---|
| 安全可靠 | 完全替代人工，杜绝割伤等安全事故，实现本质安全化生产 |
| 实时高效 | 检测频率可调（最高可达每分钟一次），即时报警，避免漏检 |
| 评估准确 | 人机评判一致性 >90%，结果客观可靠，减少人为误差 |
| 柔性适配 | 可适应不同宽度（900-1800mm）、不同表面状态的带钢 |
| 数据可视 | 提供多维度统计分析与历史追溯功能，支持工艺参数优化 |
| 智能学习 | 系统具备自学习能力，可不断优化清洁度评估模型 |
清洁度等级：
G1
好
G2
较好
G3
一般
G4
较差
G5
差
应用价值
提升生产安全性
彻底消除人工擦拭带来的割伤风险，实现"无人化"检测，保障员工安全。
提高产品质量稳定性
实时监控与预警机制可及时发现清洁度异常，避免批量质量问题，降低废品率。
优化生产工艺
基于清洁度数据与工艺参数的关联分析，为清洗工艺优化提供数据支持。
实现数字化管理
建立带钢清洁度数字档案，实现质量追溯与生产过程可视化。
