带钢孔洞边裂检测仪

视觉检测+智能管理双升级

产品概述

孔洞仪(HIS)是一种专用于金属带材表面孔洞缺陷的视觉检测系统。该系统基于光学投射原理，采用高亮度光源对带材进行透射，当存在孔洞缺陷时，光线穿透缺陷并在工业相机的感光芯片上清晰成像。系统通过算法平台对缺陷进行自动识别、尺寸计算与记录，并可实现实时报警。

HIS系统还可对带材边部裂纹缺陷进行有效检测。系统运行稳定，检测精度可根据客户的实际需求进行定制化配置，适用于多种金属带材在线检测应用场景。

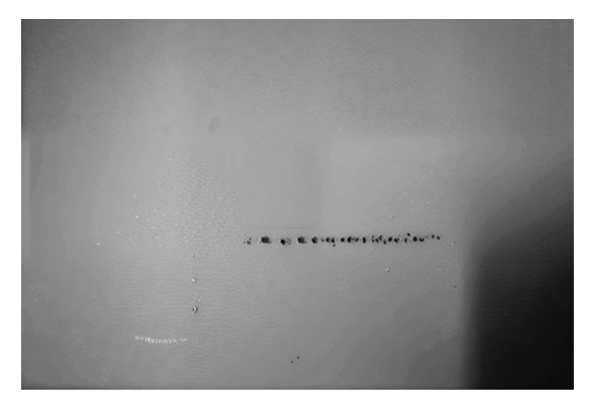

孔洞

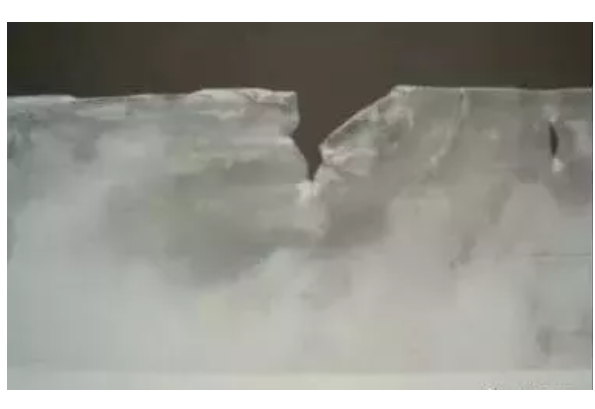

边裂

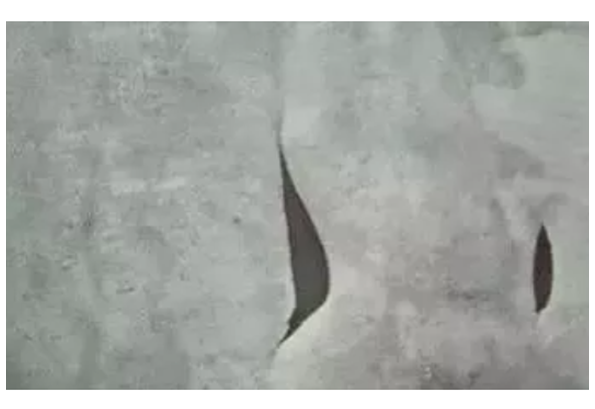

穿裂

产品主要特点

01.

有图有真相

视觉检测取代人工肉眼检测，提供缺陷直观图像证据，便于分析与确认。

02.

适应恶劣工况

采用特殊光源与防护设计，能在轧机出口的油气污染环境下稳定工作。

03.

高速检测

适用产线速度：30-1800米/分钟(mpm)，满足高速生产线需求。

04.

高精度检测

横向/纵向分辨率：0.35mm，孔洞检测精度：直径0.35mm及以上孔洞。

05.

智能软件功能

自定义缺陷报警规则，实时检测与报警，基于卷号的检测数据绑定存储与追溯。

06.

数据管理

在线实时、动态显示，离线卷号查询，定制开发检测报表，检测数据保存2年以上。

技术参数

参数名称	技术指标	说明
适用产线速度	30-1800 mpm	满足冷轧带钢高速生产线需求
横向分辨率	0.35 mm	宽度方向检测精度
纵向分辨率	0.35 mm	长度方向检测精度
孔洞检测精度	直径0.35mm及以上	可检测的最小孔洞尺寸
检测缺陷类型	孔洞、边裂、穿裂	多种穿透性缺陷检测
数据保存时间	2年以上	完整的追溯体系
防护等级	IP56	适应恶劣工业环境
光源寿命	5年以上	高亮LED散射红光，穿透性极强

应用场景与价值

冷轧机出口

提前检出边裂、边损、边孔等边部穿透性缺陷，避免后工序退火炉内断带，每断带一次损失50万起步。

连退/镀锌线

有效补充表检仪的检测能力，确保致命穿透性缺陷在厂内被发现，提升厂内切除缺陷的效率。

产品质量保障

针对汽车板、马口铁、无取向硅钢等冷轧带钢产品，基板极薄化（最薄0.16mm）趋势下的质量保障。
