带材/板材轮廓检测仪
自研高速抖动抑制算法
产品概述
带材/板材轮廓检测仪是一款基于线激光扫描技术的高精度工业检测设备，专为钢板、带钢连续生产线设计。该设备可实时检测板形缺陷（如平坦度、翘曲、浪形、边部减薄等），替代传统人工抽检与接触式测量，显著提高成材率与产品质量稳定性。
设备采用非接触式线激光扫描技术，通过高速相机捕捉带钢表面的三维轮廓信息，生成高精度高度图。结合先进的信号处理与机器学习算法，实时分析板形波动，识别各类缺陷并输出量化数据。
边浪带钢

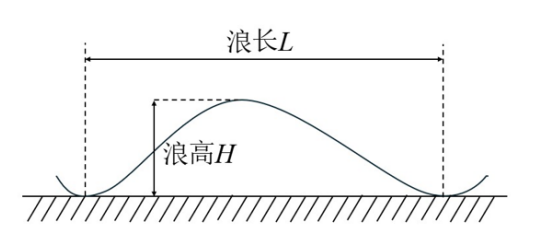

λ（急峻度）=H/L
性能参数
| 参数名称 | 技术指标 | 说明 |
|---|---|---|
| 采集精度 | 点间隔约0.10mm，X/Y方向分辨率0.5mm | 高精度测量每个轮廓点，确保细节捕捉 |
| 视野宽度 | 0.5m（单相机） | 单台相机覆盖带钢宽度，多相机可扩展 |
| 采样频率 | 最高16kHz，随产线速度自适应 | 根据产线速度自动调整，确保数据完整性 |
| 长度分辨率 | 0.25mm（支持最高速度3.5m/s） | 高速下保持精细长度方向检测精度 |
| 数据吞吐 | 单台相机最大50MB/s，双台最大100MB/s | 满足高速产线大量数据处理需求 |
| 检测精度 | 边缘检测误差≤±1mm | 边缘缺陷精确定位与尺寸测量 |
| 适用速度 | 产线速度范围最高至300m/min | 适应各类产线运行速度需求 |
核心功能
浪形检测
自动计算浪形高度H、长度L、急峻度λ=H/L，输出缺陷位置、报警信息等。
板形缺陷识别

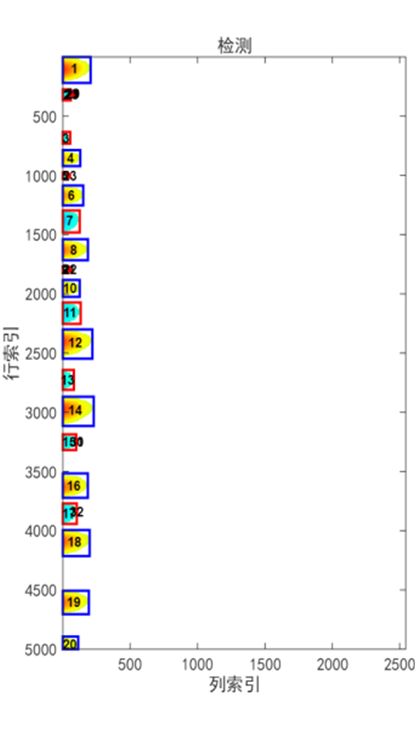

支持斜条纹折叠、褶皱等缺陷检测，具备底部直线、顶部圆弧、对称性等多特征识别。
抖动抑制

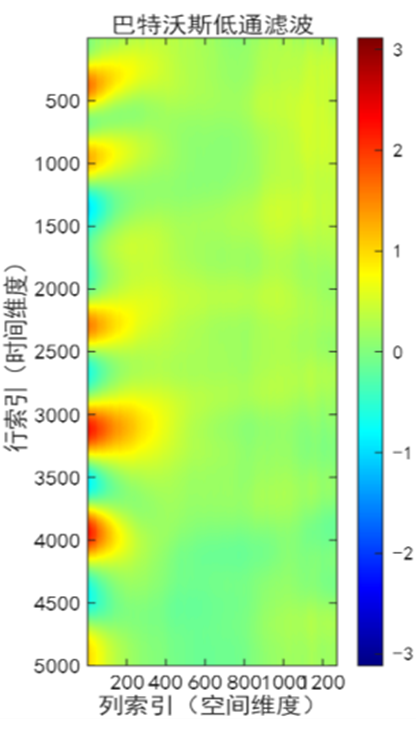

采用频域分析和巴特沃斯低通滤波器，消除辊子径向振动引入的噪声。
技术优势
- 全自动实时检测：替代人工抽检，实现7×24小时不间断监测，覆盖率100%
- 高精度与高分辨率：点间隔0.10mm，长度分辨率0.25mm，支持最高速度3.5m/s
- 强抗干扰能力：具备进光量校正、振动滤波等多重噪声抑制算法，适应恶劣工业环境
- 实时输出与报警：支持浪形高度、长度、急峻度、缺陷位置、报警信息等实时输出
- 系统兼容性强：支持PLC通讯（S7协议）、编码器触发等多种采集模式

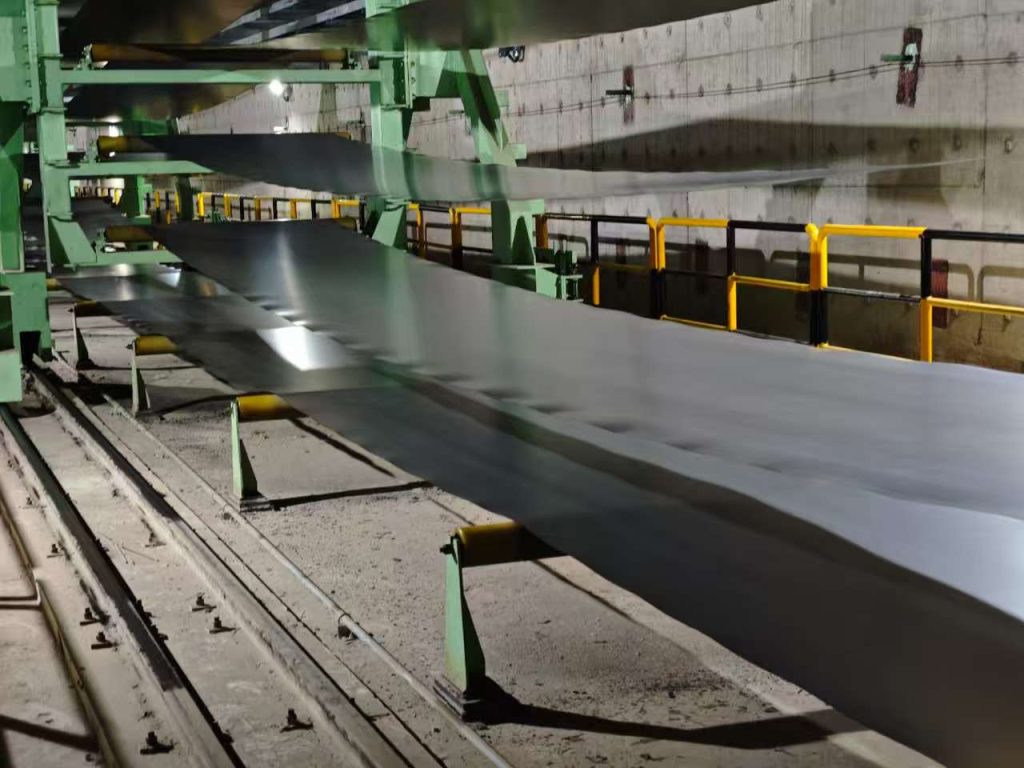

- 安装部署灵活：可安装在活套出口、圆盘剪后等关键工艺段

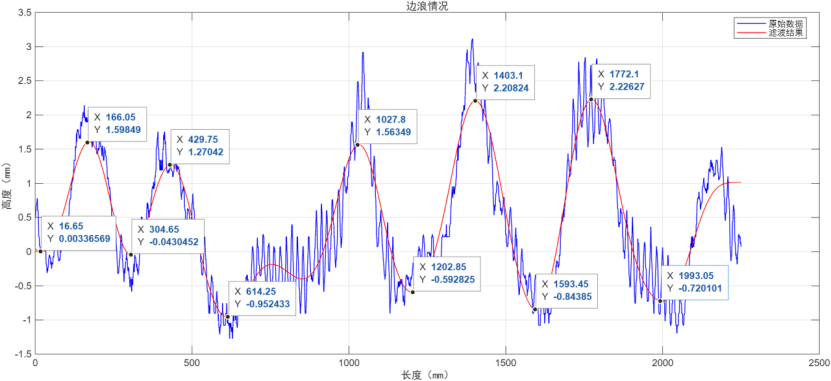

实时浪形检测曲线展示
带钢表面三维形貌图
